产品简介

安金大自主研发的LGJ涡街流量计是高性能速度式流量计。该产品基于卡门涡街原理及法拉第电磁感应原理，实现对液体、蒸汽和绝大多数气体的高精度测量。仪表采用一体化设计，集信号变送与积算显示为一体，兼容多种信号输出方式，便于系统化集成应用。产品结构设计合理，管道内无可动机械零件，压损小，维护量小，可靠性高，使用寿命长，广泛用于油田、工矿企业生产过程、测控与计量等场合，特别适合油田注水站和注水井口的清水、污水流量计量使用。本产品通过防爆计量和电磁兼容性测试，可应用于恶劣环境。

产品亮点

1.高精度测量：

采用先进传感器和数字信号处理技术，内置优良非线性误差修正算法，测量重复性好、准确度高，整体测量精度可达0.5级，满足工业过程中的高精度流量控制需求。

2.稳定性及可靠性：

模块化结构设计，获得专利结构，整体紧凑，维护量小。无可动部件，压损低，不易损坏，适应高温高压环境。EMC电磁兼容性优异，采用屏蔽、滤波及优化PCB布线技术，有效提升抗干扰能力。

3.低功耗设计：

支持双供电方式：内置3.6V锂电池供显示，24VDC±10%供信号输出；硬件+软件优化设计确保超低功耗，电池使用寿命≥3年；具备掉电保护功能，断电后数据不丢失。

4.多种输出形式：

可同时支持4mA～20mA模拟量、脉冲信号、RS485数字通讯输出，RS485接口支持标准Modbus RTU协议，便于远程配置与诊断；可选配ZigBee无线通讯模块，实现远距离、高速数据传输，适配物联网平台。

5.宽量程比和双参数显示：

量程比高达25:1，适应工况范围广，无需频繁更换设备；零点稳定、无漂移，测量精准；LCD显示屏支持瞬时流量与累积流量同时显示，提高操作便利性与现场效率。

产品特点

• 模块化机械设计：传感器与转换器采用快速插拔式模块结构，安装简便、维护快捷。
• 多种传感器形式：传感器支持法兰式、夹持式、卡箍式等多种连接方式，适应不同现场需求。
• 传感器寿命长：流体通过时不直接接触敏感元件，提升使用寿命与稳定性。
• 适用介质广泛：适用于蒸汽、压缩空气、天然气、冷却水、工艺流体等多种介质。

产品应用场景

在能源流量监控系统（集中监测平台）中，涡街流量计作为智能能源管理系统的一部分，涡街流量计可集成至各类数据采集平台或SCADA系统，结合温压补偿算法，实现各工段、各设备能耗的可视化与分析，为工厂节能降耗提供数据支持。

产品性能

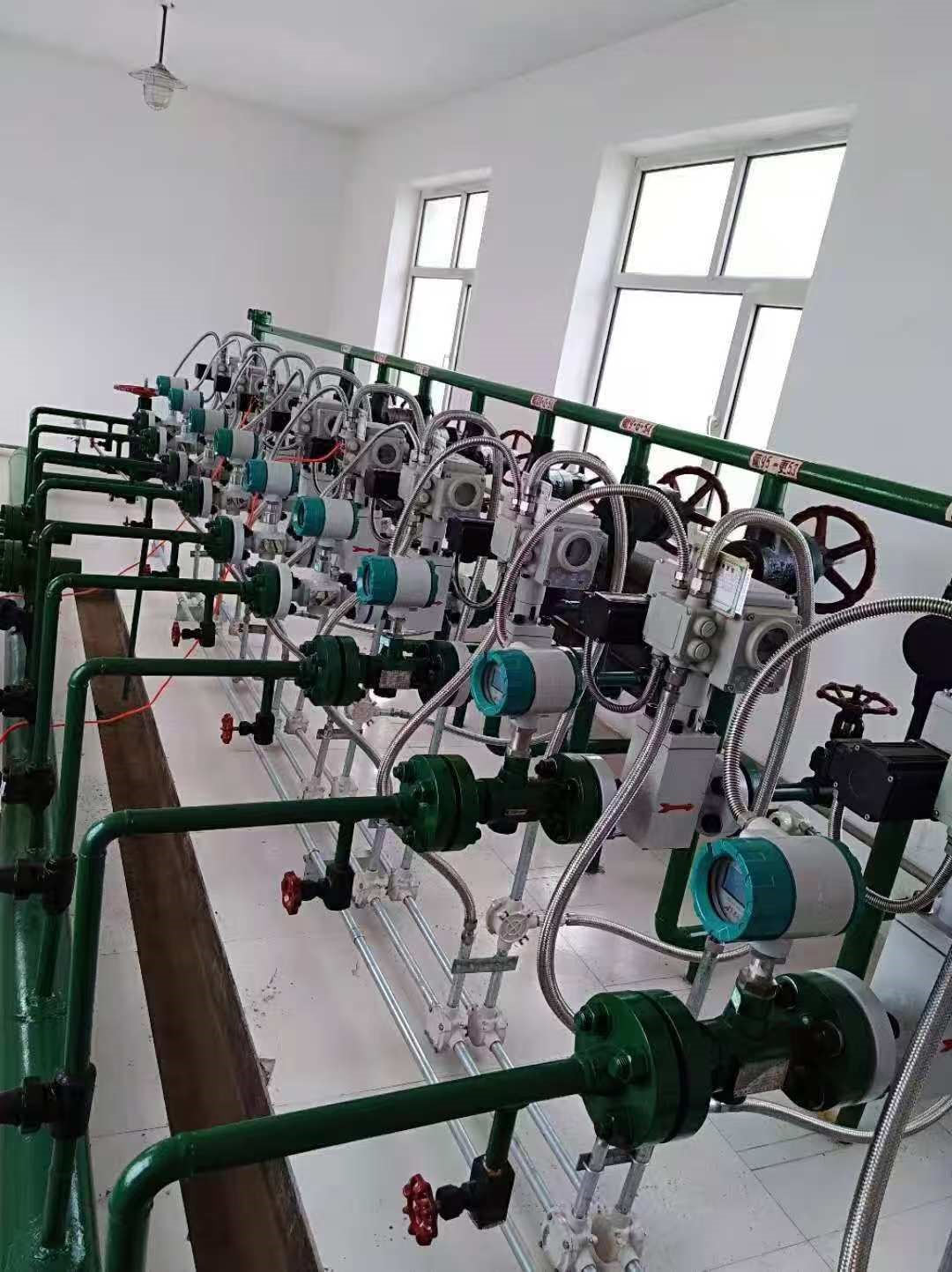

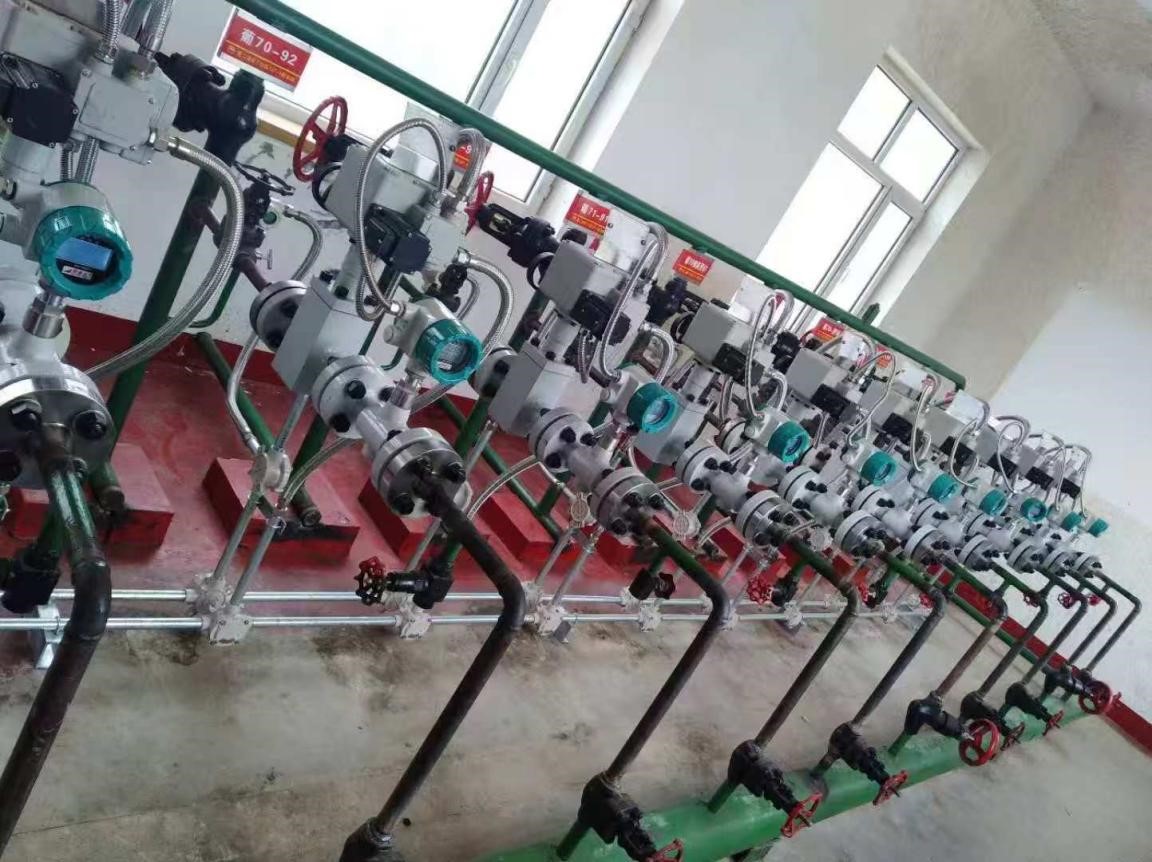

产品现场安装图片
