1.1 电磁式流量配水装置的工作操作模式
流量配水装置具有两种工作操作模式：自动模式和手动模式。手动模式又分为两种：可通过电动手动方式和机械操作手轮方式。注意： 自动和手动模式可以直接通过“MOV”按键切换，并且具有掉电保存设置的功能，即下次开机设置仍然有效。
在自动模式下，流量配水装置通过采样流量信号，控制阀门的开闭，实现闭环自动控制过程，无需用户操作并且具有自动开关阀止点检测功能，确保整体运行安全可靠。
在手动模式下，如果用户通过电动手动方式，阀门电机的控制完全取决于用户手动按键的操作，此时，用户可通过操作面板上的“+、-”按键操作阀门，“+”键是开阀操作，“-”键是关阀门操作。在断电情况下，用户可以通过内六角扳手来操作阀门，顺时针转动手轮为关阀门操作，逆时针为开阀门操作。
1.2 按键说明与遥控器操作
1.2.1 按键说明
仪表上电时，自动进入测量状态。在自动测量状态下，仪表自动完成各测量功能并显示相应的测量数据。用户使用面板键进行仪表参数设定或修改，完成仪表参数设置。“-”：减少键，“SET”：设置键，“MOV”：移位键，“+”：增加键。
1.2.2 遥控器操作
流量配水装置除了按键操作外还可以采用红外遥控器操作方式，用户只需要通过遥控器，可以对相关参数进行设置，不需要开盖即可设置，具体说明如下。
进入键：参数设置时按此键进入各级菜单；
返回键：参数设置时返回上级菜单；
加键：手动控制模式下阀门开启，参数设置状态下光标处数字加 1；
减键：手动控制模式下阀门关闭，参数设置状态下光标处数字减 1；
数字键：光标处数字输入；
菜单键：进入参数设置界面；
左移位键：循环选择屏幕下行显示内容；
右移位键：循环选择屏幕下行显示内容；
电源键：手动控制模式下阀门停止。
1.3 运行显示主界面
瞬时：为流量计实测管道中的瞬时（实时）流量值；
自动：为用户选择流量配水装置为自动模式；
手动：为用户选择流量配水装置为手动模式；
∑+：为流量计实测管道中的正向累计总量；
∑-：为流量计实测管道中的反向累计总量； MTP：空管比；
1.4 功能选择画面及参数设置操作

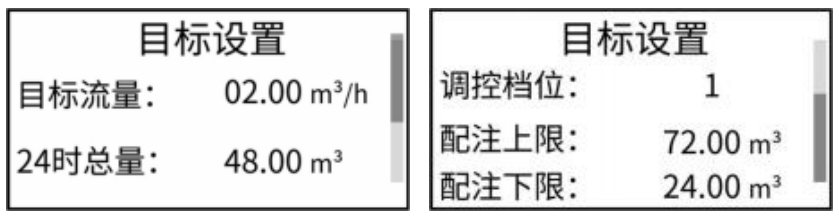

1.4.1 目标设置
该功能在单管路液体流量控制应用模式时设置用户预配置的自动控制器控制流量值（单位 m3/h）或一天（24 小时）的控制总量（单位 m3）。
目标流量：配注上限 72m³, 配注下限 24m³, 目标流量默认取配注上限与配注下
限的中间值 48m³, 同时用户可以再配注上下限范围内对目标流量进行小范围修改。注：用户在设置目标流量前应优先设置配注上下限。
24 时流量：为一天（24 小时）的控制总量（单位 m3）。
调控档位：用户可以手动设置档位，调控档位分为（1~5）档，档位越高， 阀门动作间隔时间越长。阀门动作间隔时间 = 调控档位 * 调控间隔，系统默认“调控间隔”为 300 秒，该参数可在 1.4.7 节阀门控制参数菜单里设置。
配注上限：当前流量高于配注上限时，“自动”模式下阀门会一直执行关动作，当达到目标流量后，阀门停止动作。
配注下限：当前流量低于配注下限时，“自动”模式下阀门会一直执行开动作，当
达到目标流量后，阀门停止动作。
注：当系统对阀门进行自动调节至目标流量停止后，系统会实时检测当前流量是否处于配注上下限内，若在，阀门则保持停止动作，若超过，阀门则重新调节至目标流量。
设置时用户可通过“+”按键选中需要修改的项，按“SET”键使得相应数值进入修改状态，在此状态下，通过“MOV”按键进行移位，“+”和“-”按键进行修改，修改完成后按“SET”键保存,再按“-”键返回主菜单。
1.4.2 模式设置
该功能设置控制器当前控制模式，分为手动控制、自动控制。按 MOV 键选择控制方式，按 SET 键选定当前控制方式。
1.4.3 流量参数
菜单功能分别为：
测量口径：测量管口径的设置；
流量方向：当用户认为调试时流体方向与设计不一致，用户不必改变励磁线或信号线接法，而用流量方向设定参数改动即可；
仪表量程：仪表量程的设置是指确定上限流量值，仪表下限流量值自动设置为 0；
数点设置：累积小数点位数设置；
正向总量：当更换现场仪表后，为了使流量正向累计总量与之前仪表保持一致，可以进入“正向总量”菜单进行正向累计总量修改设置；
反向总量：当更换现场仪表后，为了使流量反向累计总量与之前仪表保持一致，可以进入“反向总量”菜单进行反向累计总量修改设置；
1.4.4 通讯设置

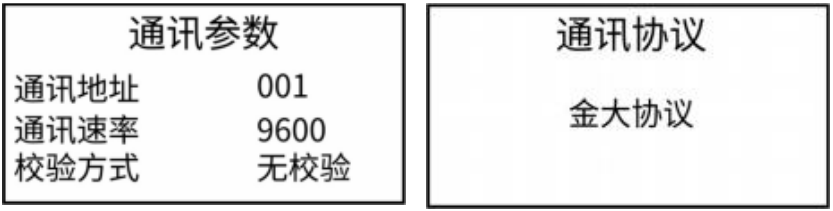

该功能设置流量配水装置通讯参数， 以便上位机可与其进行数据通讯，包含设备通讯地址（1～255）、通讯波特率（1200、2400、4800、9600、19200、38400bps）、校验方式（奇校验、偶校验、无校验）设置，提供两种通讯模式：MODBUS-CQ（长庆油田标准协议）、MODBUS-JH（精华协议）。注意：在同一个 RS485 网络中设备通讯地址不能重复。
1.4.5 系统标定
菜单功能分别为：
仪表系数：流量配水装置整机标定系数。该系数由实际标定得到；
流量零点：流量零点的修正值是传感器配套的常数值。阻尼时间：测量滤波时间，长的测量滤波时间可以提高流量配水装置流量显示稳定性及输出信号的稳定性，短的测量滤波时间表现为快地测量响应速度，用户可根据实际需求选择。
出厂系数：该系数为流量配水装置出厂专用系数，该系数将测量电路系统归一化，以保证所有配水装置间互换性达到 0.1%。
信号切除：小信号切除点设置是用流量表示的。此参数配合信号切除允许使用。当此参数设置为 0 时，小信号切除功能不起作用。
恢复默认：可恢复系统默认出厂参数。
1.4.6 报警设置
该功能设置流量配水装置报警参数，流量配水装置具有自诊断功能、除了电源和硬件电路故障外，一般应用中出现的故障就能正确的给出报警信息，这些报警信息在主界面提示。装置自动显示出故障内容如下：
SYS —– 励磁报警
MTP —– 空管报警
1.4.7 阀门设置
该功能设置控制器控制电机的相关参数，按“SET”键使得相应数值进入修改状态，在此状态下，通过“MOV”按键进行移位，“+”和“-”按键进行修改，修改完成后，按“SET”键将数值全选中，再按“MOV”按键到如图电流标定选项后，再按“SET”
键按开始标定，显示“标定中”1 秒左右标定结束。再按“-”键返回上级菜单。流量配水装置通讯协议采用标准 MODBUS RTU 通讯协议，流量配水装置为从机。
