产品简介

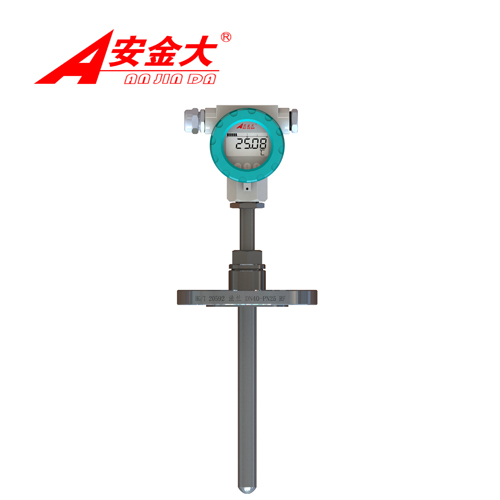

安金大自主研发的JDSW数字温度变送器是一款新型温度测量仪器。温度变送器就是将热电阻（RTD）信号或热电偶（TC）mV信号转换成4-20mA输出信号，广泛应用于石油、化工、冶金、航空航天等行业过程温度参数测量及控制。产品提供具有行业领先之准确性、稳定性和可靠性的温度测量。
产品亮点
1.高精度测量：
采用进口高精度AD 数模转换芯片，确保关键控制与安全场景下的出色性能。
2.智能补偿功能：
内置冷端补偿与非线性误差修正算法，自动校准传感器漂移，提高温度测量准确性；支持 RTD（铂电阻）、TC（热电偶）等通用传感器输入，可按需自定义。
3.全面自诊断：
具备自身基础故障诊断，传感器断路/短路诊断，变量跃至上限/下限等多种诊断功能，内置基础电路与信号链自检，快速定位故障并记录日志，便于故障排查。
4.多种输出形式：
支持多种信号输出形式，标配4～20 mA两线制电流信号；可选HART通讯、RS485（Modbus RTU）及ZigBee无线通讯功能，兼容油气生产物联网（A11）协议。
5.工业模块化设计：
双腔体铝合金外壳隔离防爆，一体化集成测温元件、信号处理电路、微处理器与传输模块，集成度高、运行更稳定。
6.优异防护及抗干扰：
灌胶封装处理、防潮、耐震、存储温度范围宽至-40℃~+70℃；具备良好的抗电磁和射频干扰能力，适用于复杂电磁环境。
7.安装便捷：
支持螺纹、卡箍、法兰及一体式等多种安装方式，灵活适配各类管道及机壳。
产品特点
- 低功耗：采用微功耗设计，支持内部锂电池离线供电，持续测量与显示
- 智能显示：五位背光LCD数字显示，百分比棒形图显示，显示清晰
- 协议兼容：支持多种工业协议（HART、Modbus、ZigBee 等），轻松接入各类 DCS/PLC 系统
- 小型一体化：机身紧凑，将温度采集、变送、显示集于一体，节省安装空间
产品应用场景
在采油井口与集输管线上，温度变送器实时采集套管、油液及注入水的温度数据，通过 4–20 mA 电流信号或无线 ZigBee 网络传输至井站控制系统。基于精确的温度反馈，DCS/PLC 能自动调节注水量、稠油加热器和蒸汽注采系统，优化采油效率并防止管线结蜡、腐蚀或冻堵风险。
产品性能
| 工作介质 | 弱腐蚀性液体、气体及蒸汽 | 长期稳定性 | ＜±0.1%FS/年 |
| 环境温度 | （- 40～+70）℃ | 显示方式 | 五位LCD显示 |
| 环境湿度 | ≤90% | 供电方式 | （10～30）V DC/ 3.6V 锂电池 |
| 测量范围 | （-200～+500）℃ | 信号输出 | 4～20 mA两线制电流信号（可选支持HART协议）；RS485通讯、ZigBee无线 |
| 精度等级 | 0.2级， 0.5级 | 防爆等级 | Ex db IIc T6 Gb、Ex ia IIc T4 Ga |
| 电气接口 | M20×1.5内螺纹（可根据用户要求定制） | 防爆证号 | GYB21.1131X、GYB20.2319X |
| 过程接口 | M20*1.5/M27*2外螺纹（可根据用户要求定制） | 插入深度 | （40～2000）mm（可根据用户要求定制） |
| 电磁兼容性 | GB/T 17626.2-2018 静电放电抗扰度3级
GB/T 17626.4-2018 电快速瞬变脉冲群抗扰度3级 GB/T 17626.5-2019 浪涌（冲击）抗扰度3级 GB/T 17626.8-2006 工频磁场抗扰度3级 |
||
产品现场安装图片
