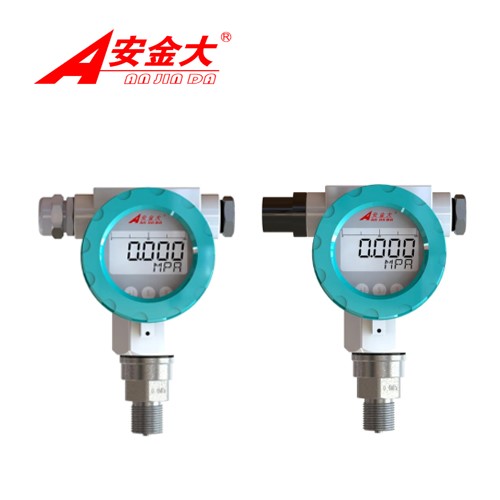

YCD数字压力变送器

产品简介

安金大自主研发的YCD数字压力变送器是一款高精度、低功耗、高性能的压力测控产品。基于先进的设计理念，采用进口高稳定性硅压阻式传感器技术，结合专利封装工艺与电子模块化设计，确保产品在精度等级、长期稳定性和可靠性方面达到行业领先水平。产品集成智能诊断、压力仿真、实时监测、本机组态及多种通讯功能，满足现代工业智能化需求。同时具备优异的电磁兼容性能（EMC），可稳定运行于电磁干扰复杂的工业现场。YCD系列广泛应用于石油、化工、冶金、制冷设备、空气压缩机等行业的过程控制与精确测量环节，是实现工业自动化、智能运维的理想选择。

产品亮点

1.高精度测量：

采用高稳定性硅压阻式传感器芯体及高分辨率数模采样芯片，具备优异的线性度、重复性和长期稳定性，确保精确可靠的压力数据采集。

2.智能化补偿：

内置温度和压力双重补偿算法，可自动修正因环境温度波动造成的测量误差，保障输出信号的真实性和一致性。

3.自诊断与故障检测：

具备自身基础故障诊断，传感器断路、短路诊断、输出信号上下限报警等多种自诊断功能，提升系统整体运行可靠性，便于维护与排查。

4.多信号输出：

支持多种信号输出形式，标配4～20 mA两线制电流信号、可选HART通讯、RS485（Modbus RTU）及ZigBee无线通讯功能，兼容油气生产物联网（A11）协议，便于集成进SCADA或DCS系统。支持上下限继电器报警输出，最大触点电流可达5A，满足工业安全控制要求。

5.工业级防护设计：

采用坚固耐用的铝合金外壳，具备防爆、抗震、防水、防尘性能，防护等级高达 IP66/IP67，具备良好的电磁兼容性，适应高温、高湿、高电磁干扰等恶劣现场环境。

6.安装便捷：

支持多种安装形式（螺纹、卡箍等），可灵活适配各类现场设备和工艺流程，简化施工过程。

产品特点

• 低功耗设计：支持微功耗运行，内置锂电池可实现 3–5 年免维护连续工作，适用于无外部电源场景
• 智能显示功能：五位数字背光 LCD 显示屏，带百分比棒图，现场读数清晰直观
• 协议兼容性强：支持 HART、Modbus RTU、ZigBee 等多种工业协议，轻松接入现有控制系统，可接入各类 DCS/PLC 系统
• 无线传输能力：支持低功耗 ZigBee 无线通信，可搭配太阳能电源系统，实现井场、罐区、无人站等场景下“免布线、远程监控”的智慧部署

产品应用场景

在油田井口现场，压力变送器是保障井下生产安全与工艺优化的关键设备。它通常安装在油套管口、采油树、节流阀前后以及注水、注气管线上，用于实时监测井口压力、套压、油压及注入压力等关键参数。变送器将采集到的高精度压力数据通过 4~20 mA 电流信号或 ZigBee无线网络传输至井站控制系统或远程集控平台，实现对井口状态的连续监测与异常预警。例如，当井口压力突变或超限时，系统可自动触发电动阀关闭、压裂停止或报警提示，防止井喷、管线破裂等安全事故。针对油田现场多沙尘、高温、腐蚀性强、电磁干扰严重的环境，压力变送器采用铝合金隔爆外壳、IP66/IP67 防护等级以及内置抗干扰电路设计，确保设备在 –40℃ 至 +70℃ 温度范围内长期稳定运行。此外，配备无线通信功能的变送器可部署在偏远或无人值守的井场，配合太阳能电源系统，实现“免布线、低功耗、远程可视”的智慧油田监控模式，大幅降低巡检频次与运维成本。

产品性能（机械和电子）

技术参数：

产品现场安装图片
