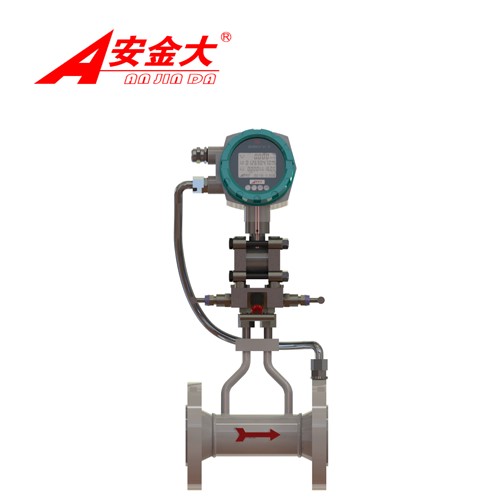

LJW楔形流量计

产品简介

安金大自主研发的LJW楔形流量计是本公司运用多年传感器信号处理技术积累，精心打造的第二代多功能智能楔形流量计。本产品集差压传感器、静压传感器、温度传感器、流量积算仪于一体，同时可配合差压式节流检测装置构成一体化楔形流量计。产品适用范围广，可测气体、液体、蒸汽，针对所测量的介质的数学模型进行运算，直接显示所测介质的体积或质量的瞬时流量和累计流量。该仪表采用微功耗设计，内置大容量蓄电池，确保突发情况下的贸易计量安全，具有RS485 通讯、(4～20)mA 标准电流输出，是传统楔形流量计系统的革命性创新产品。本产品通过防爆计量和电磁兼容性测试，可应用于恶劣环境。

产品亮点

1.高精度测量：

采用先进传感器和数字信号处理技术，内置静压补偿技术并结合温压补偿算法，能在雷诺数低至几百的情况下仍保持良好的测量线性与重复性，准确度高，整体测量精度可达0.2级，满足工业过程中的高精度流量控制需求。

2.多参数测量：

集成差压、静压、温度传感器及流量积算仪于一体，实现模块化设计，大幅度提高集成度和系统稳定性。大屏幕液晶显示，支持同时显示瞬时流量、累计流量、温度、压力等多项参数，用户无需频繁切换界面，操作直观高效。外部安装高精度温度传感器，有效保障温压补偿计算的精度。

3.低功耗设计：

支持10～30VDC外部供电，同时内置3.6V锂电池作为备用电源，实现主备电源无缝切换。断电情况下自动启用内置电池，保障计量数据的连续性与准确性。整机采用微功耗设计，延长电池使用寿命，确保长时间运行的稳定性和贸易计量的安全性。

4.独特结构设计

采用独特的楔形节流件结构，具有导流、防堵塞、自清洁等功能，避免滞流区，提升测量准确性与可靠性。结构简单紧凑，机械强度高，现场安装便捷，后期维护成本低，适用于各种工业环境。

5.稳定性及环境适应性：

产品采用一体化压力/差压传感器设计，结构紧凑、可靠性高。通过严格的电磁兼容性（EMC）测试，并结合电磁屏蔽、信号滤波、优化的PCB布线等技术，有效提升产品在强电磁干扰环境中的稳定运行能力。独特的抗干扰设计，使产品特别适用于射频、电磁、高频变频等干扰复杂的应用场景。

产品特点

• 安装简便：一体化结构设计，无需额外布设导压管路，可直接与工艺管道进行法兰连接，极大简化安装流程，节省人工与时间成本。
• 测量介质广泛：适用于天然气、蒸汽、煤气、压缩空气、氮气、氧气、水等气体或液体等多种介质。
• 灵活的节流件配置：产品集成差压、静压、温度传感器及流量积算仪，可灵活适配多种差压式节流装置（如V锥、孔板、喷嘴、文丘里管、均速管等），构成多样化的一体化楔形流量计，满足不同工况和行业的应用需求。

产品应用场景

LJW楔形流量计特别适用于高粘度、低雷诺数、含悬浮颗粒或气泡介质的测量场景，同时因其结构简单、测量准确、安装维护方便、工况适应性强的特点，广泛应用于石油、化工、电力、冶金、环保、水处理等行业，为工业流量测控提供可靠解决方案。

产品性能

产品现场安装图片
