LJD-02A电磁流量计

产品简介

安金大自主研发的LJD-02A电磁流量计是基于法拉第电磁感应定律的工作原理，根据导电流体通过对外加磁场时产生的感应电动势来测量导电流体流量的一种新型流量仪表。用来测量流经封闭管道内一般导电液体体积流量的仪表。由于其独特的优点，可广泛用于石油、化工、冶金、医药、酿造、印染、环保和食品等工业部门以及市政管理、水利建设工程等领域的流体流量测量与控制。

产品亮点

A. 精度及准确性

采用先进的嵌入式微处理器技术、电磁感应技术和智能仪表技术，确保检测精度和准确性，测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，测量精度高、响应速度快、零点稳定性高。

B. 备用电池设计

产品可使用（85-250）VAC或（20-36）VDC的主外电直接供电，还置有备用电池供电。主外电停电时，自动切换备用电池供电，同时仪表采用微功耗设计，保证仪表的计量稳定和贸易安全。

C. 多种输出形式

支持多种信号输出形式，标配4～20 mA两线制电流信号；可选HART通讯、RS485（Modbus RTU）及ZigBee无线通讯功能，兼容油气生产物联网（A11）协议，便于接入各类 SCADA、DCS、PLC 系统，实现远程监控与集中管理。支持上下限继电器报警输出，最大触点电流可达 5A，满足工业安全控制要求。

D. 多种产品结构形式

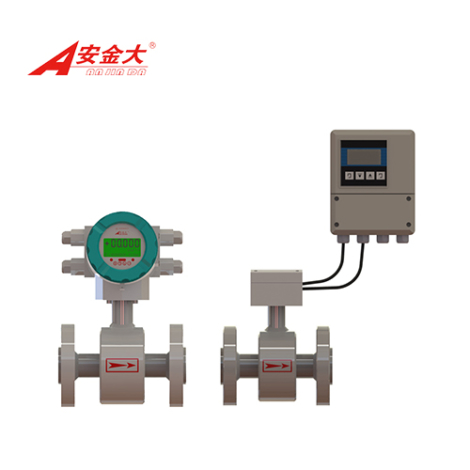

产品具备一体型结构、分体型结构、角式电磁结构、插入式电磁结构、无线电磁结构等，可适应不同安装现场与测量场景。

产品特点

• 测量介质广泛：适用于多种导电液体介质，包括清水、含油污水、聚合物溶液等。对被测介质的电导率要求低，≥5μS/cm 即可稳定测量，适应性强，覆盖油田常见液体工况。
• 便捷人机交互：配备高亮点阵 LCD 背光显示屏，可旋转 90°安装，支持多种数据显示（流量、累计值、状态信息等），界面清晰直观。可选配红外遥控器进行非接触式参数设置与操作，提升现场便捷性与安全性。
• 无线传输能力强：支持低功耗 ZigBee 无线通信协议，可与太阳能电源系统配套使用，构建“免布线 + 远程监控”的智能化采集系统，特别适用于井场、罐区、无人站等偏远或不宜布线的应用场景。

产品应用场景

LJD-02A电磁流量计是基于数十年现场时间经验研发的产品，由于其独特的结构方式，测量管内部无阻流件，流体介质流通顺畅，无附加压力损失，传感器部件寿命得到极大的提升，并具有双向测量系统，可测量正向流量或反向流量，特别适用于各种酸、碱、盐等强腐蚀性介质和污水、泥浆、矿浆、纸浆等特殊行业的流量测量。

产品性能

产品现场安装图
